概要

ウイングジェッターシステムは、無限のエネルギーである自然風を利用した環境配慮型排気システムであり、集合住宅をはじめ、病院、介護施設、学校、倉庫、魚貝類育成施設等、幅広く採用されているパッシブ技術です。

※翼理論とは
翼を反転した形状をしているウイングジェッタ―に風が吹くと、ウイング周辺の風の流れ（速度）が変わり、風速の速いウイングの下部では吸引力が発生します。

ウイングジェッタ―概念図

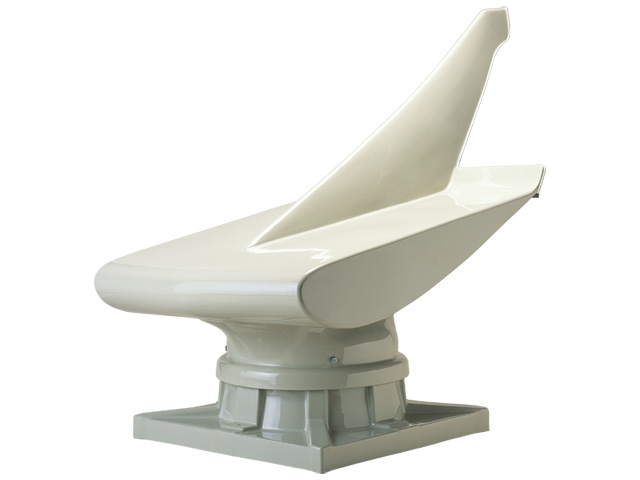

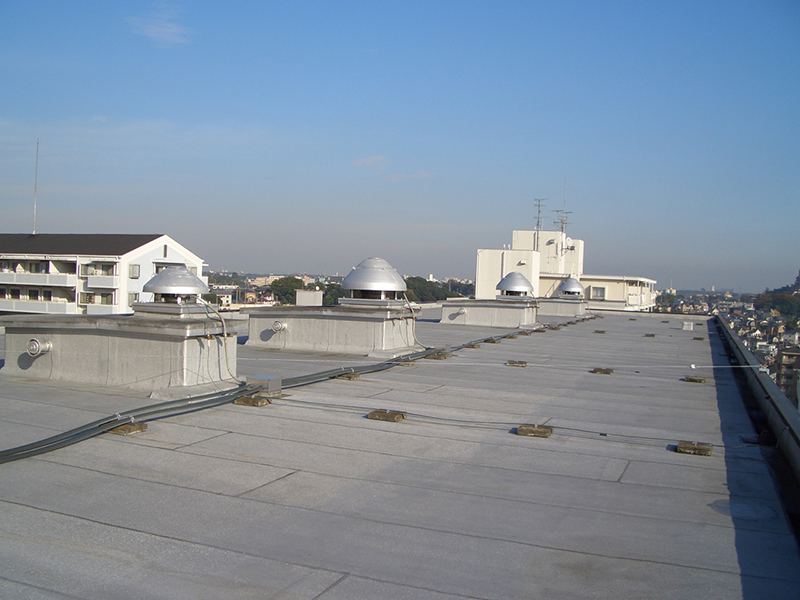

ウイングジェッタ―（標準機）

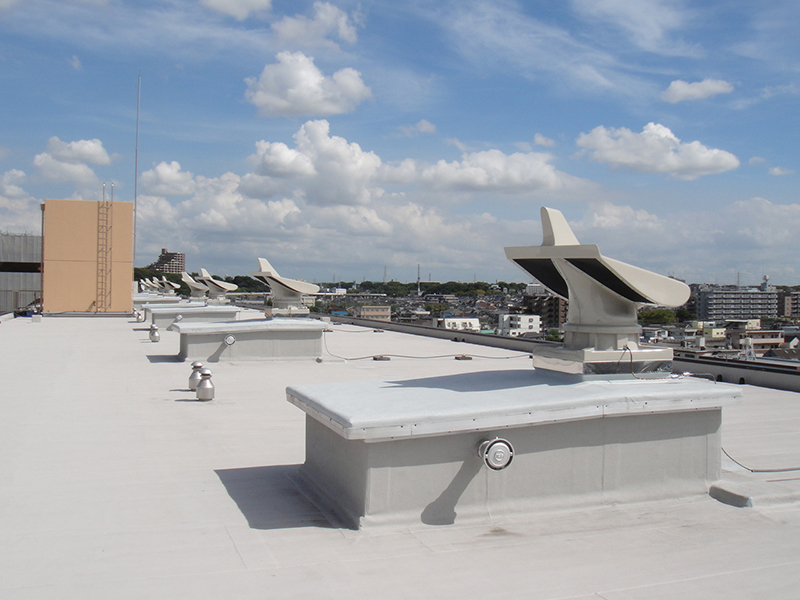

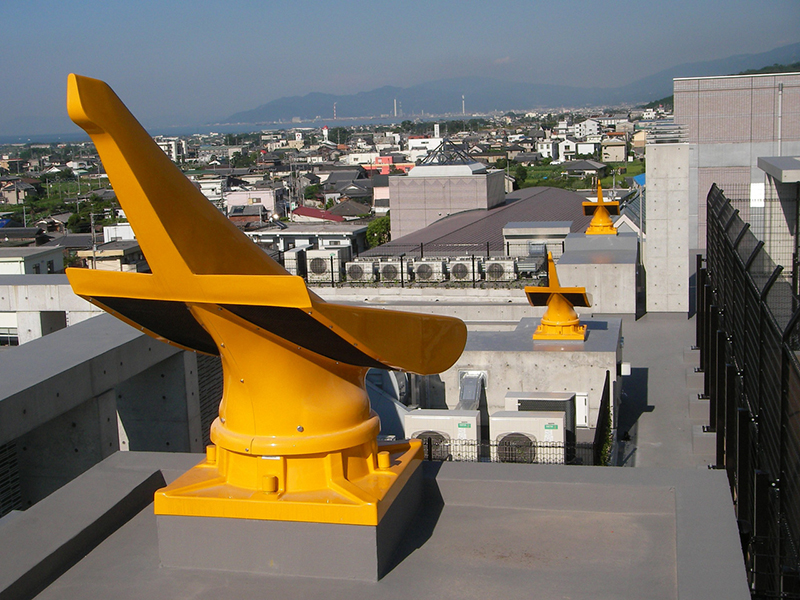

愛媛県四国中央市松風病院

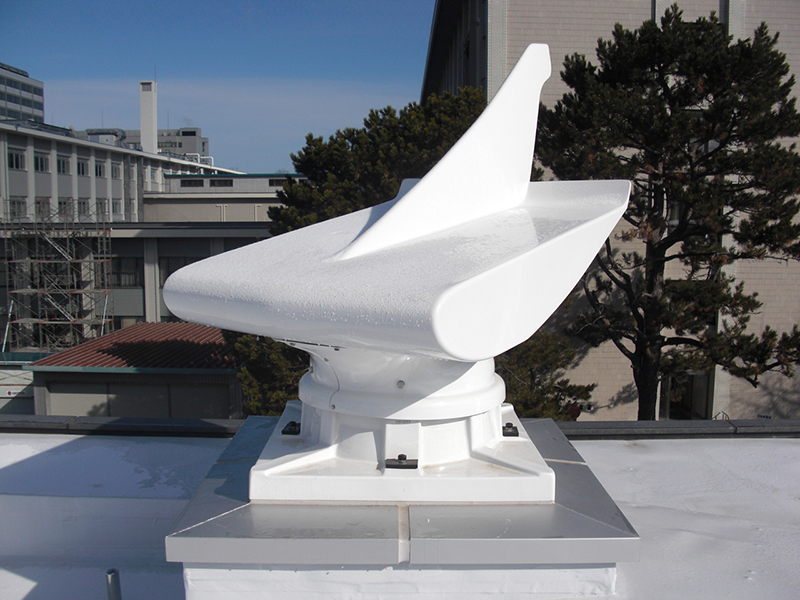

北海道大学工学部　建築・都市スタジオ棟

切り替え前（強制排気）

切り替え後（自然排気）

1974年にマンション用集合排気方式専用に開発して以来、これまでに約8,000台の設置実績を誇ります。

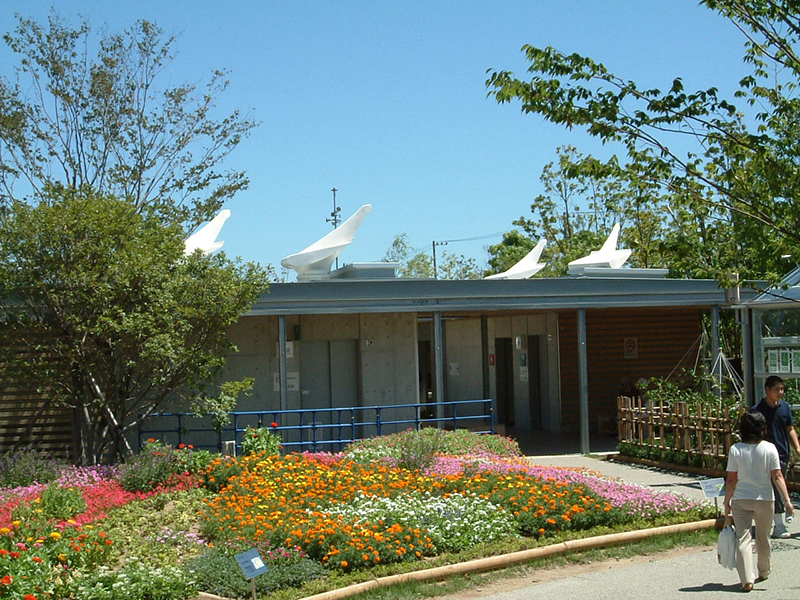

静岡県　浜名湖花博公衆トイレ

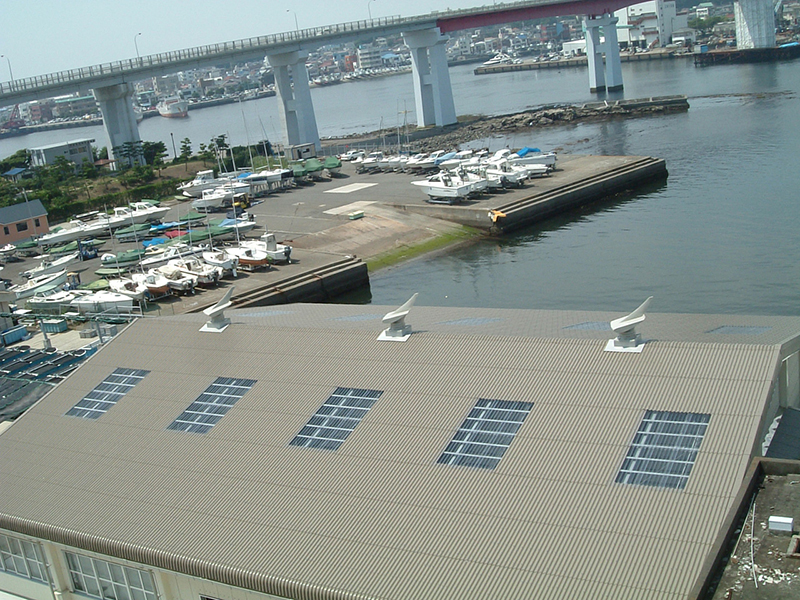

神奈川県水産技術センター

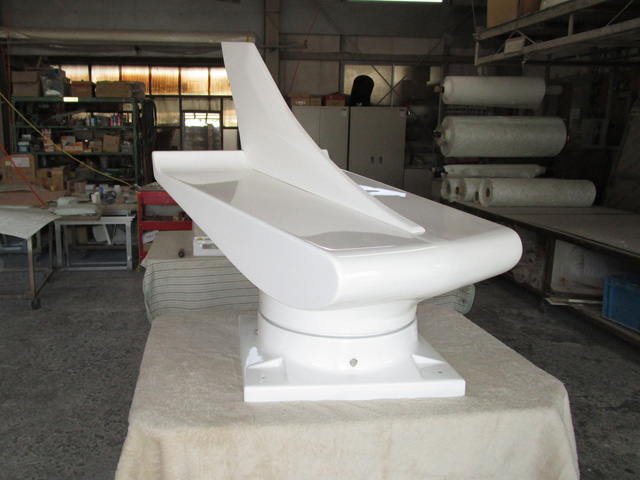

ウイングジェッタ―（中型機）

ウイングジェッターシステムは、当初、マンション用集合排気方式専用に開発されました。しかし、近年、CO₂削減等の地球環境保全の要請から、非住宅での導入効果を検証するとともに、中型機の開発を実施しました。

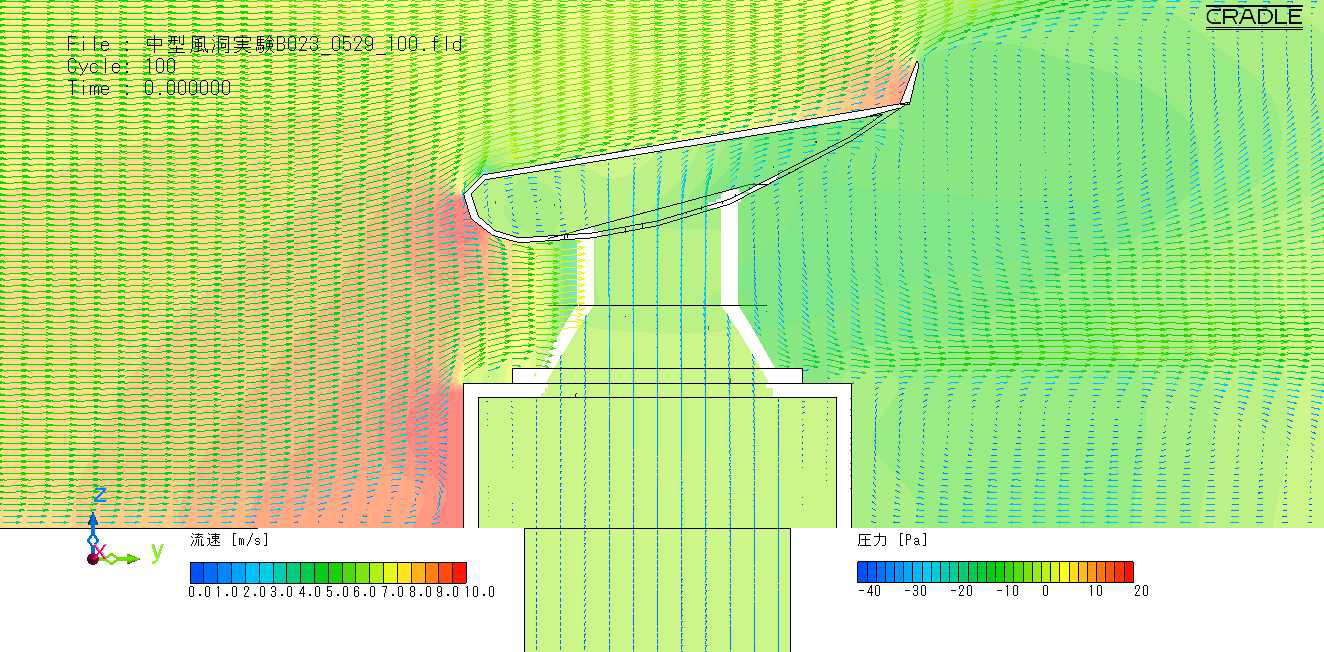

CFD解析結果

東京工芸大学水谷国男教授に委託し、風洞実験を実施するとともに、流体解析によって排気性能を再現できることを確認しました。これより、非住宅におけるウイングジェッタ―の排気性能を予測し、設置計画を検討することが可能となりました。

東京工芸大学水谷国男教授と共同で高速道路パーキングトイレ、浄水場薬品注入施設にて換気性能の検証を実施しました。
